STHS300 时空分辨高速光谱采集系统

光谱系统

光谱仪焦距：300mm

收光角度：f/3.9

光栅：150g/mm 300闪耀；150g/mm 500闪耀；1200g/mm 500闪耀

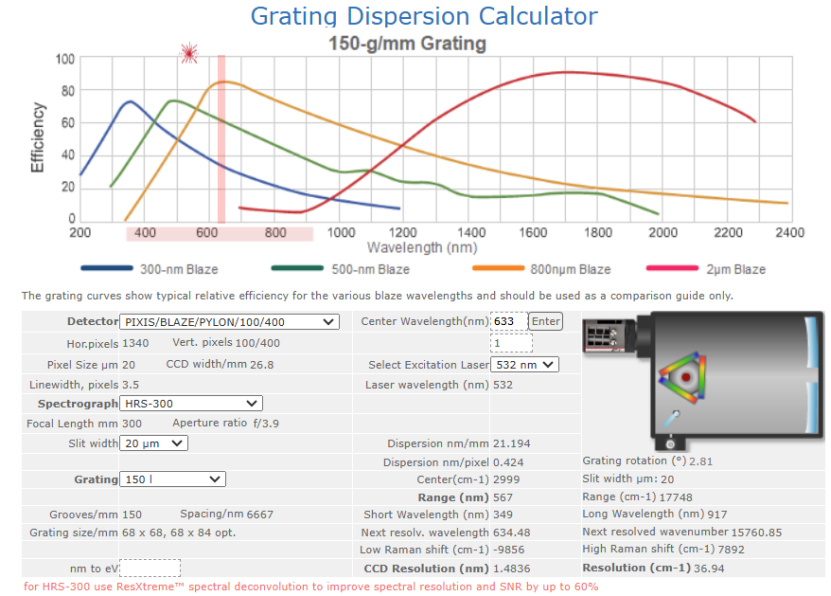

150g/mm的光栅，闪耀波长为300nm和500nm，附件200-1000nm的光谱采集，分辨率约为1.4nm，单次采谱覆盖波长为502nm。

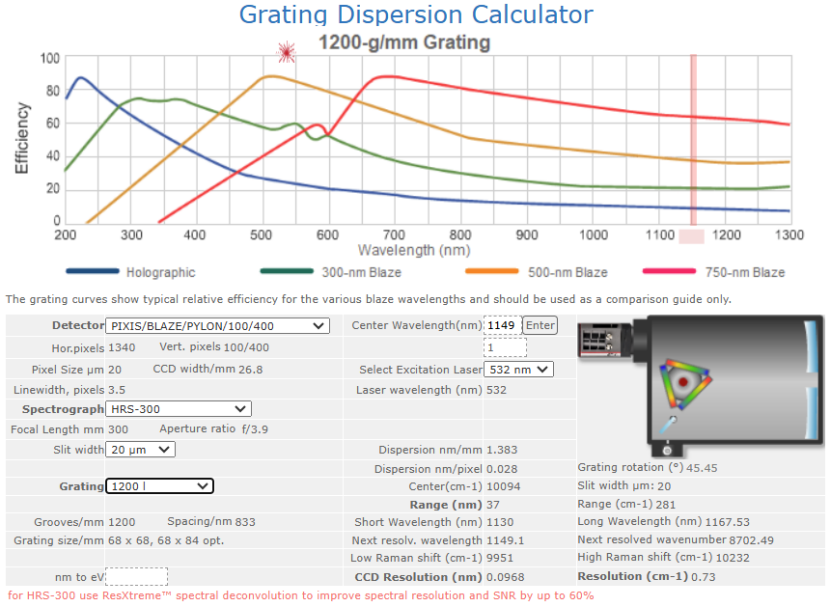

ax.1200g/mm光栅，分辨率为0.1nm，单次覆盖波长范围为32nm，适用于高分辨率光谱采集

配备动态宽口狭缝ARC-SP-KS，可将入口狭缝切换为12mm的宽口径，用于光谱仪的成像功能，使得此套系统具备直接成像能力。

配备4路光纤及适配器，方便光纤空间分辨采集光谱

配备入口狭缝F镜头接口，用来接F口镜头实现成像，空间分辨光谱采集功能

配备可旋转、前后调节光谱适配器，以进行成像单元的焦面调节。

像增强器模组

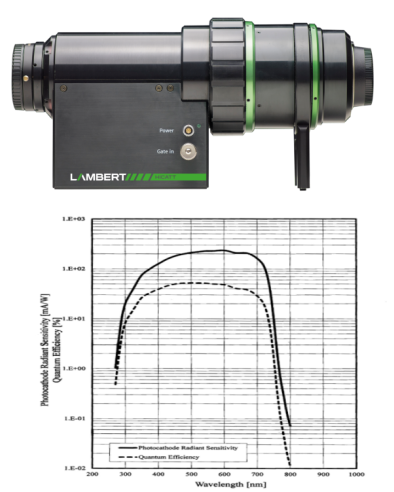

Lambert Hicatt 25

像增强器直径：25mm

双级MCP，光学增益>10⁵；

极小门宽：最小可达3ns（FWHM）

接受高速重复频率，最快可达300KHz/2.5MHz burst

GaAsP光阴极

P46荧光屏

F mount

高速相机参数：

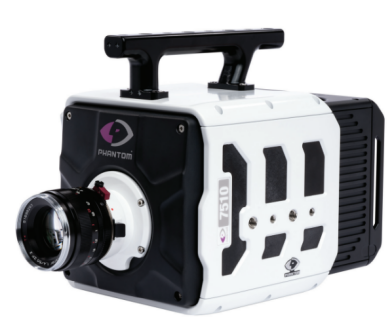

Phantom 7510：

传感器类型：              CMOS，背照式（BSI），全局快门

最大分辨率：              1280*800

像素尺寸：                18.5um       Binned：37um

位深度：   12bit

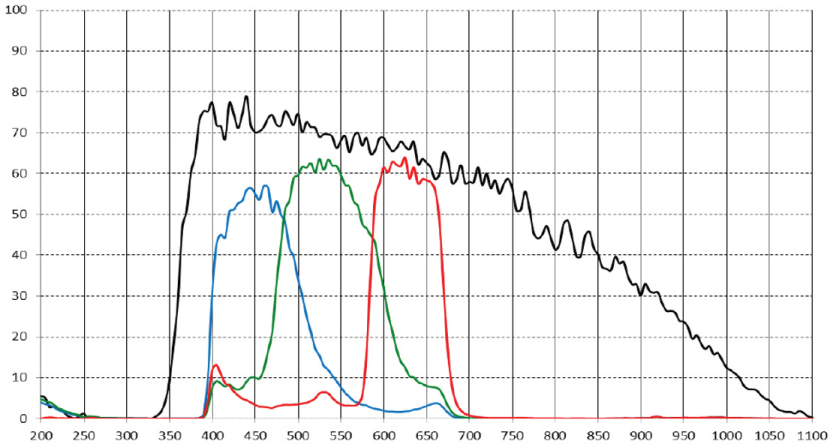

量子效率：                77.6%@532nm

帧速：

系统优势（想较于牛津的系统）

11. 光谱系统
12. 光谱仪具备成像能力，此套系统可直接耦合镜头作为一套高速像增强成像设备使用。
13. 高速相机V2012已经停产，新相机相比于V2012具有更高的灵敏度，更高的帧速。
14. 量子效率：37%@550nm （V2012，前照式芯片） improve to 69%@550nm (TMX-6410，背照式芯片)

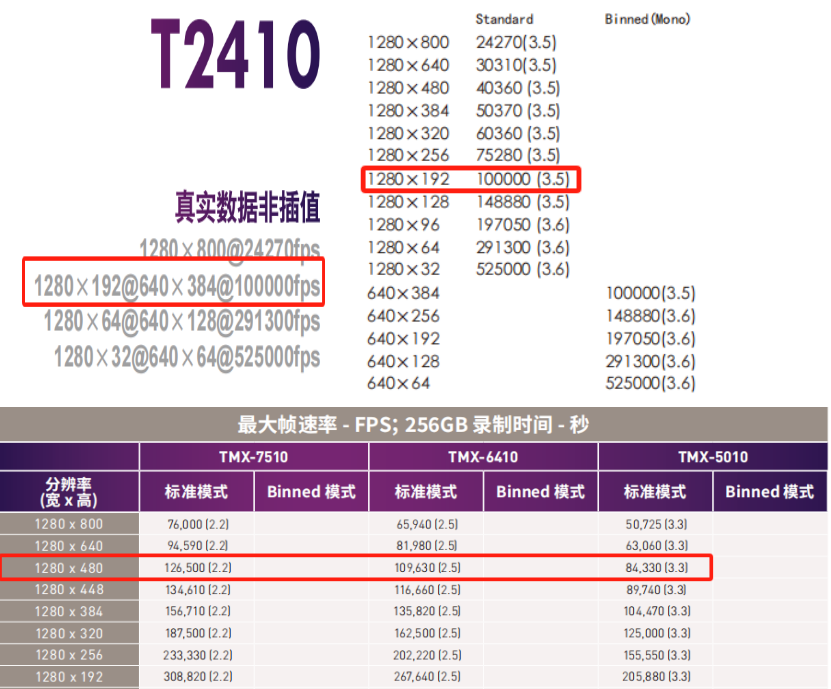

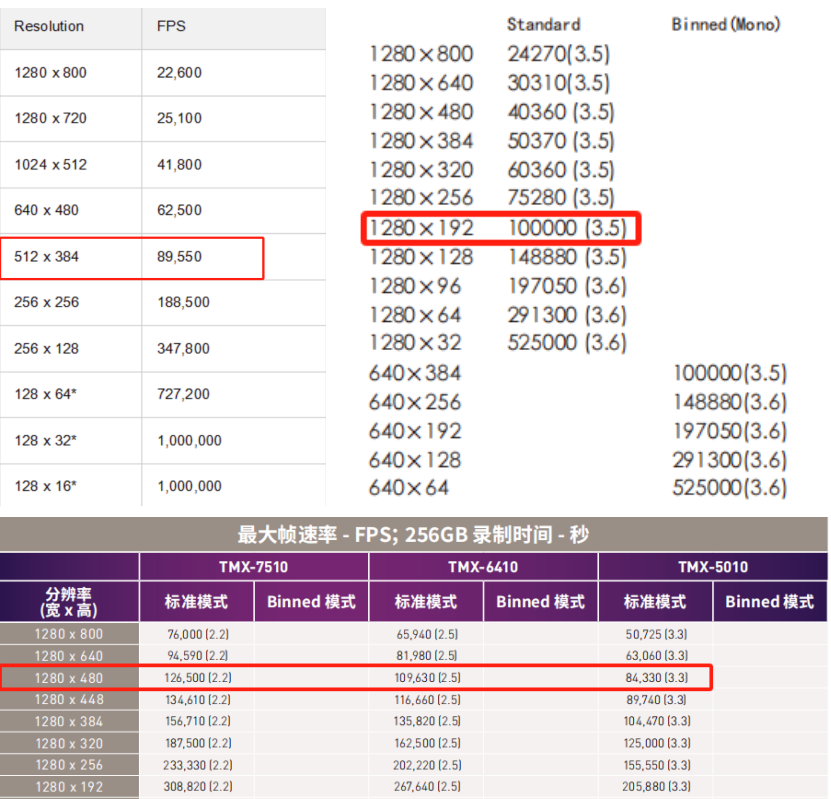

15. 帧速更快：

    同样100k fps下有更高的分辨率

    同样的分辨率下，可以有更高的采集速度（推荐7510/6410）

一体式软件

牛津的系统光谱仪及高速相机还是单独的软件控制，最终高速相机读出的是成像数据，需要自己后期拟合光谱数据，此时光栅每转动一个角度，则需要重新拟合。也无法轻松实现ROI下光谱的自动拟合，接谱等常规的谱学功能。

一体式软件可实现：

光谱仪及高速相机的全部控制

内置算法实现光谱数据的拟合读出

可实现任意ROI，任选帧率

可实现任意光栅、任意波段选择

其他常用的光谱功能
