SCP SCCD 光谱相机
CCD传感器类型:背照式、深耗尽边缘抑制
抗反射镀膜:多波段
分辨率:1024x 127,1024x255,2048x264,2048x515
像素尺寸:26 um x 26 um, 15 um x 15 um, 13.5 ux 13.5 um
传感器冷却系统:-100°C至20°C(支持强制风冷或液冷)
像素读出频率:50kHz、250kHz、1 MHz、3 MHz(可视化模式下可达5 MHz)
模数转换器分辨率:18位
量子效率高达98%
SCP SCCD 光谱相机
谱芯光子SCCD光谱相机集成了前沿的低噪声电子学和超深度制冷技术，相机设计紧凑。支持多档读出速度，像素频率可选50kHz至5MHz。搭载18位模数转换器分辨率(ADC)，可充分利用 CCD 传感器的全动态范围，确保系统达到最优信噪比(SNR)提供多种传感器选项，用户可根据具体实验需求灵活配置，以在弱光探测极限与动态范围之间取得最佳平衡。SCCD相机具备极低的噪声本底，非常适合探测极弱信号。更低的噪声，更高的信噪比。
主要特点
-
CCD传感器类型:背照式、深耗尽边缘抑制
-
抗反射镀膜:多波段
-
分辨率:1024x 127,1024x255,2048x264,2048x515
-
像素尺寸:26 um x 26 um, 15 um x 15 um, 13.5 ux 13.5 um
-
传感器冷却系统:-100°C至20°C(支持强制风冷或液冷)
-
像素读出频率:50kHz、250kHz、1 MHz、3 MHz(可视化模式下可达5 MHz)
-
模数转换器分辨率:18位
-
量子效率高达98%
相机型号
| 参数 | 型号 |
SCCD 1k128 |
SCCD 1k256 |
SCCD 2k256 |
SCCD 2k512 |
||
|
增强紫外灵敏度 |
OE UV BI UV2, BI UV3 |
FI UV BI UV2, BI UV3 |
||||
|
增强可见灵敏度 |
BI MID |
FI BI MID |
FI |
FI BI MID |
||
|
增强近红外灵敏度 |
DD NIR |
FI DD DD NIR DD MU2 |
DD NIR |
|||
|
有效像素（列x行） |
1024 × 127 |
1024 × 255 |
2048 × 264 |
2048× 515 |
||
|
像素尺寸 |
26 μm × 26 μm |
15 μm × 15 μm |
13.5 μm × 13.5 μm |
|||
|
满阱容量 |
300 keˉ (OE UV)/ 500 keˉ/ 700 keˉ(DD) |
75 keˉ |
100 keˉ |
|||
| 寄存器容量 |
1000ke- 1400ke-(DD) |
650ke- | 400ke- | |||
| -100°C 下暗电流(e-/pixels/s) |
0.0004 0.005(DD) |
0.0006 | 0.00025 | |||
|
读出噪声典型值(eˉ) @ 50 kHz |
5.5 |
FI 4.2 |
BI 6.0 |
DD 5.7 |
3.7 |
3.5 |
|
可调增益 |
0.4 counts/eˉ (standard mode) |
1.5 counts/eˉ (standard mode) |
1counts/eˉ (standard mode) 0.34counts/eˉ (high capacity) |
|||
|
暗电流(-100°C eˉ/pixel/s) |
0.0004 , 0.005 (DD) |
0.0006 |
0.00025 |
|||
|
CCD传感器类型 |
前照式(FI)、背照式(BI)、深耗尽边缘抑制型(DD)、开放电极型(OE) | |||||
| 抗反射镀膜 | 紫外(UV2、UV3)、中波段(MID)、多波段(MU2)、近红外(NIR) | |||||
QE曲线：
通用参数
|
像素读出频率 |
50 kHz, 250 kHz, 1 MHz, 3 MHz (可视化模式下可达5MHz) |
| 模数转换器分辨率 | 18位 |
|
CCD传感器制冷 |
温度范围-100°C至20°C，支持强制风冷或液冷 |
|
线性度 |
优于 99% |
|
窗口材料 |
紫外敏感型号采用氟化镁(MgF2)或紫外熔融石英(UVFS)，其他型号采用BK7玻璃 |
|
法兰-焦平面距离 |
10.0 mm |
|
温度监控 |
CCD传感器及半导体制冷器(热端)各配备1个热敏电阻 |
|
数据传输 |
千兆以太网GigE，USB |
|
软件 |
greateyes Vision 软件（Windows 7 / 10） |
|
SDK 和驱动 |
Windows 动态链接库(DLL);可选 LabVIEW、EPICS、Linux、Python、Tango 驱动 |
|
TTL 接口信号 |
曝光输出、快门输出、2路外部触发输入 |
|
工作条件 |
温度:0°C至35°C(环境温度)，相对湿度<80%(无冷凝】 |
|
供电 |
80-264交流电压(典型值115/230交流电压) |
|
认证 |
CE |
|

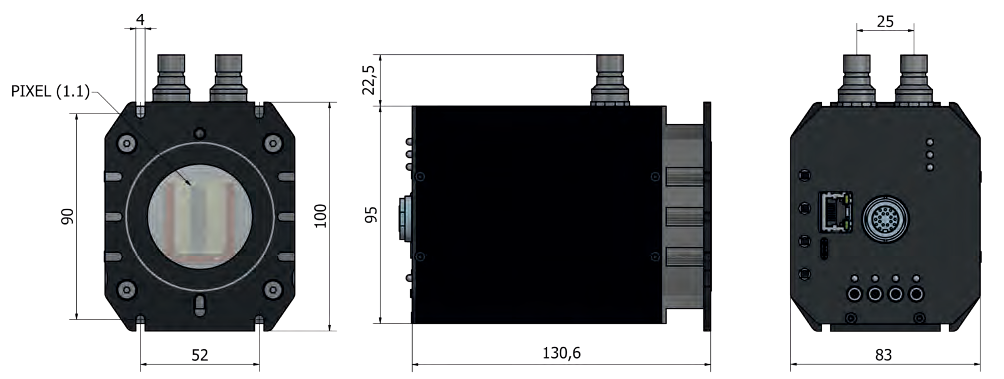

尺寸 |
8.3厘米x10.0厘米x 13.1厘米 |
|
重量 |
2.2 kg |
典型应用
-
拉曼光谱
-
近红外光谱
-
荧光光谱
-
吸收、透射及反射光谱
