SPMT65-闪烁体光电倍增管
光电倍增管(PMT)是当今应用最广泛的光敏器件之一。通过不同的管型和处理方式，这些探测器的使用范围可覆盖从极紫外(VUV)到可见光及近红外区域。光电倍增管具有大面积光敏面、二次发射倍增、低暗噪声和快速时间响应等特点，是各类光谱学应用的理想选择。
产品详情

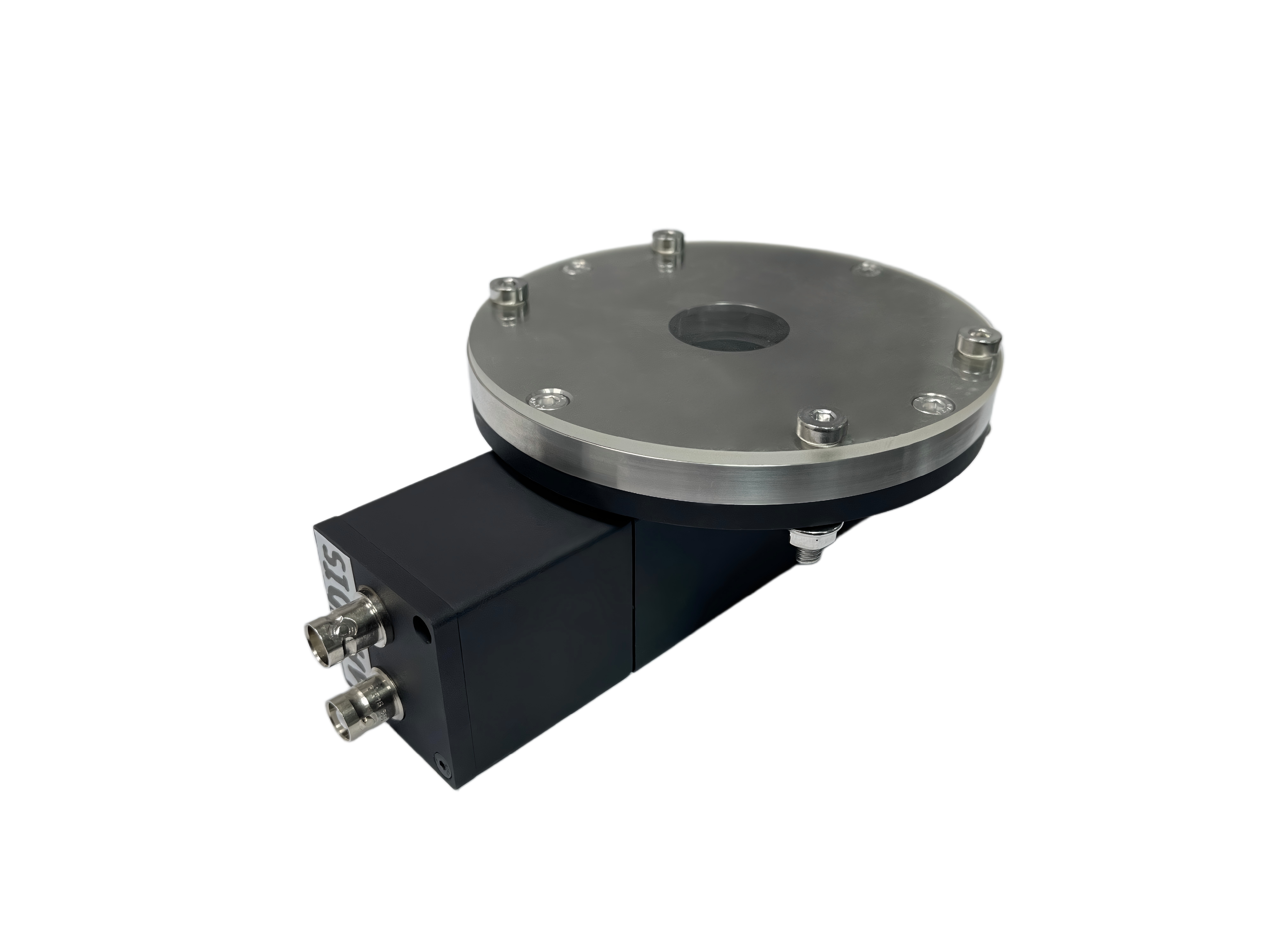

SPMT654
SPMT654为用户提供了一个遮光外壳，用于安装11/8英寸(28mm)侧窗式 PMT。该外壳配备射频屏蔽，并设有电流输出和高压输入接口。部分型号配备真空紫外操作功能。所有SPMT654组件均配有指定管型的插座。管型需另行选定(见表1)。SPMT654 可用于大气环境或真空环境。真空版配备闪烁体真空法兰，用于30-300nm区域的探测。
通过加装闪烁体法兰，同一 PMT组件可用于多种真空紫外应用。从光谱仪出射狭缝射出的紫外辐射直接照射到涂有水杨酸钠的真空密封窗口上。闪烁体将入射的真空紫外辐射转换为约420nm的可见光发射。常规PMT用于探测此二次发射。闪烁体使探测范围可覆盖宽波长区间--从约30nm至所用PMT 的可见-近红外截止波长。在30-340 nm 区域的响应呈线性。水杨酸钠在40-340nm之间的绝对量子效率约为65%。下表显示了20至100nm之间的相对量子效率。
零件号
| 零件号 | 描述 |
| 8105-0654-0 | SPMT654 大气环境使用 - 适 用 于 2 8 m m P M T 。需 选 定 P M T，见 下 表 。 |
| 8105-0654-1 | SPMT654 真空环境使用。配 有 用 于 真 空 紫 外（3 0 0 Å - 2 0 0 0 Å）的 闪 烁 体 涂 层 窗 口 。需 选 定 P M T，见 表 1 。 |
| 8446-1003-0 | SPMT654 探测器组件的替换用水杨酸钠涂层窗口。 |
| 管 型 | 响应范围 （nm） |
峰值响应 (nm) |
最大阳极 至阴极电压 (Vdc) |
典型灵敏度 (μA/lm) |
放大倍数 | 上升时间 | 过渡时间 |
| 1P21 | 300 - 650 | 400 | 1250 | 40 | 3.0 x 106 | 2.2 ns | 22 ns |
| 1P28 | 185 - 650 | 340 | 1250 | 40 | 4.8 x 105 | 2.2 ns | 22 ns |
| R406 | 400 - 1100 | 730 | 1500 | 20 | 2.0 x 105 | 2.0 ns | 22 ns |
| R928 | 185 - 930 | 400 | 1250 | 250 | 1.0 x 107 | 2.2 ns | 22 ns |
| R955 | 160 - 900 | 400 | 1250 | 200 | 1.0 x 107 | 2.2 ns | 22 ns |
表 1：型号 654 光电倍增管（PMT）

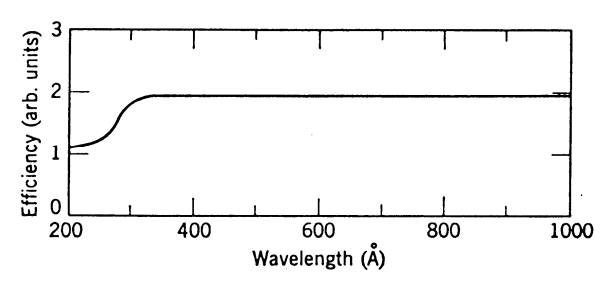

相对量子效率图

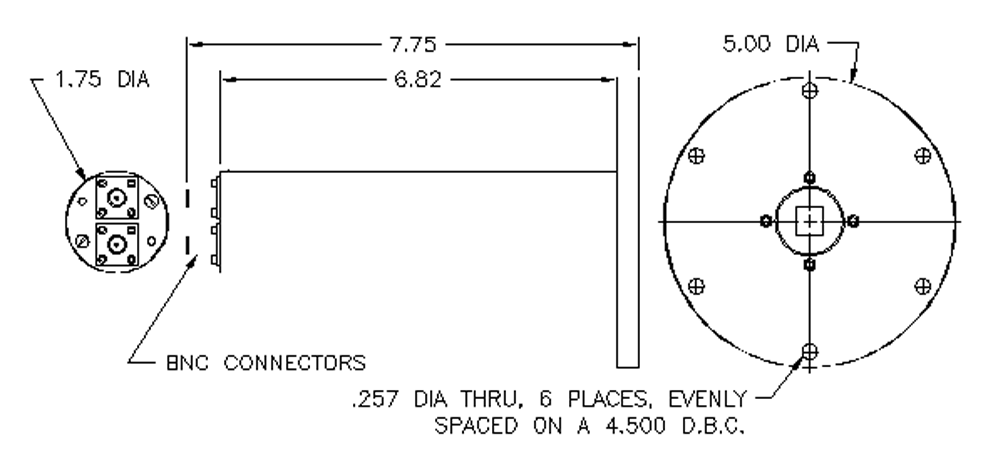

SPMT650&658
SPMT650 为用户提供了一个遮光外壳，可用于安装 2.05 英寸（52 mm）端窗式 PMT。SMPT
658 适用于 11/8 英寸（28 mm）端窗式管型。所有端窗式 PMT 组件均配有指定管型的插座，管型需另行选定。
可选择大气环境版或真空环境版。真空版配备闪烁体真空法兰，用于 30-340 nm 区域的探测。9235QB 和 R268 端窗式管型是配合水杨酸钠闪烁体使用的最佳选择，在约 420 nm 发射波长下的量子效率超过 25%。
658 适用于 11/8 英寸（28 mm）端窗式管型。所有端窗式 PMT 组件均配有指定管型的插座，管型需另行选定。
可选择大气环境版或真空环境版。真空版配备闪烁体真空法兰，用于 30-340 nm 区域的探测。9235QB 和 R268 端窗式管型是配合水杨酸钠闪烁体使用的最佳选择，在约 420 nm 发射波长下的量子效率超过 25%。
SPMT658，适用于直径28mm的光电倍增管
零件号
| 管 型 | 响应范围 （nm） |
峰值响应 (nm) |
最大阳极 至阴极电压 (Vdc) |
典型灵敏度 (μA/lm) |
放大倍数 | 上升时间 | 过渡时间 |
| 9235QB | 180 - 650 | 400* | 1600 | 80 | 0.9 x 106 | 10 ns | 70 ns |
| 9558QB | 185 - 900 | 280 | 1500 | 230 | 25 x 105 | 10 ns | 65 ns |
| R268 | 300 - 650 | 420* | 1500 | 95 | 2.1 x 105 | 12ns | 60 ns |
表 2：型号 650&658 光电倍增管（PMT）
| 零件号 | 描述 |
| 8105-0650-0* | SPMT650 真空环境使用 - 含 9235QB PMT 和闪烁体。工作范围 < 30 nm - 650 nm。 |
| 8105-0650-2 | SPMT650 真空环境使用 - 含 9558QB PMT 和闪烁体。工作范围 < 30 nm - 900 nm。 |
| 8105-0650-3 | SPMT650 真空环境使用 - 改进型，可密封 MgF2窗口或日盲管至真空系统，最大端窗直径 52mm。需选定 PMT，见表2。 |
| 8105-0658-0 | SPMT658 大气环境使用 - 适用于 28mm 端窗式管型。需选定 PMT，见表格。 |
| 8105-0658-1* | SPMT658 真空环境使用。配有用于真空紫外（< 30 - 340 nm）的闪烁体涂层窗口。需选定 PMT，见表格。 |
| 8446-1002-0 | SPMT650 或 SPMT658 探测器组件的替换用水杨酸钠涂层窗口。 |
* 表示闪烁体探测器的最佳选择
